您現在的位置：首頁 > 產品展示 > RW9-35、RW10-35、RXW0-35型戶外高壓限流熔斷器

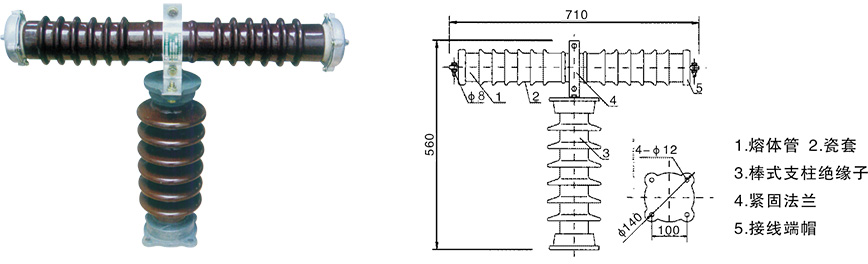

結構說明及外形尺寸

熔斷器由熔體管、瓷套、緊固法蘭、棒形支柱絕緣子和接線端帽等組成。用壓裝的方法將兩端的接線端帽為熔體管固定在瓷套內，然后用緊固法蘭把瓷套固定在棒形支柱絕緣子上，其結構說明和外表尺寸如圖所示。

熔體管采用含氧化硅較高的原料作來弧介質，應用小直徑的金屬線做熔絲。當過載電流以或短路電流通過熔體管時，熔絲立即熔斷，電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，被強烈游離，迅速把電弧熄滅。所以，這種熔斷器性能好，開斷容量大。

高壓熔斷器適用于輸電線路與電力變壓器短路及過載保護，是保護電力設備不受損害的較簡單的一種電器。
