 GW5-40.5(72.5)戶外高壓交流隔離開關

        GW5-40.5(72.5)戶外高壓交流隔離開關為交流50Hz的戶外高壓電器設備,額定電壓等級有40.5kV,供高壓線路在無負載情況下進行開合,以及對被檢修高壓母線、斷路器等電氣設備帶電的高壓線路進行電氣隔離之用,也可用于開、合小的電容或電感電流。
        本戶外隔離開關滿足GB1985《交流高壓隔離開關和接地開關》、IEC60129《交流隔離開關與接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。

型號含義


結構特征
        每臺隔離開關單極由兩個支柱絕緣子,分別固定在一個底座上,交角為50°構成V型結構,主要由以下幾部份組成底座部份、支柱絕緣子、接線座部份、觸頭部份、接地刀、接地靜觸頭、接線端子等。
        本隔離開關分不接地、單接地和雙接地三種,主軸與接地刀之間具有機械聯鎖,并帶輔助開關。開關的操作方式有手動和電動兩種。
        本隔離開關具有如下幾方面特點:
                1、轉動靈活,開合自如。由于采用滾動軸承傳動,所以在轉動過程中較為靈活,操作比較省力。
                2、通過傘齒輪機構來傳動,從而保證兩柱的分合閘動作一致。
                3、分合閘有限位裝置,保證觸頭接觸在最佳位置。同時,操作完畢手柄被鎖環扣住,以免發生有無意識的外力作用下自由分合,從而保證了分合位置的可靠性。
                4、觸頭開距大,有足夠裕量的絕緣隔離斷口,從而保證了其安全性。
                5、接地與不接地共有三種方式,主軸與接地之間有可靠的機械聯鎖,從而保證安全,用戶可根據需要選定接地方式。
                6、根據用戶的方便,操動機構可以安裝在任一極的下方,操動效果一樣。

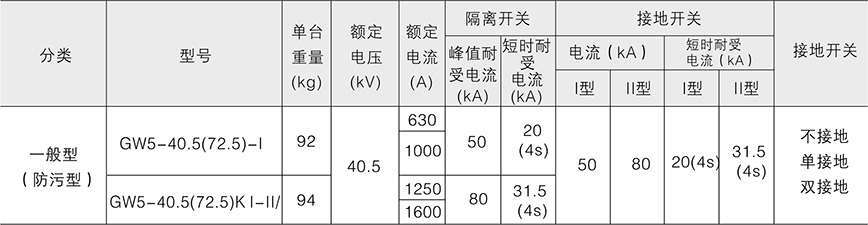

技術參數(見表)

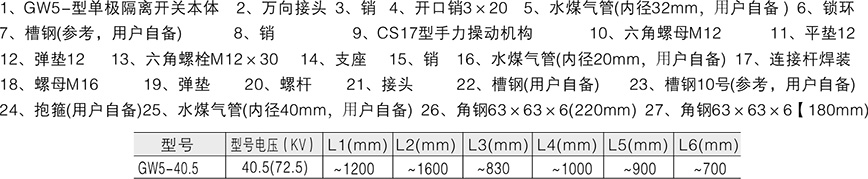

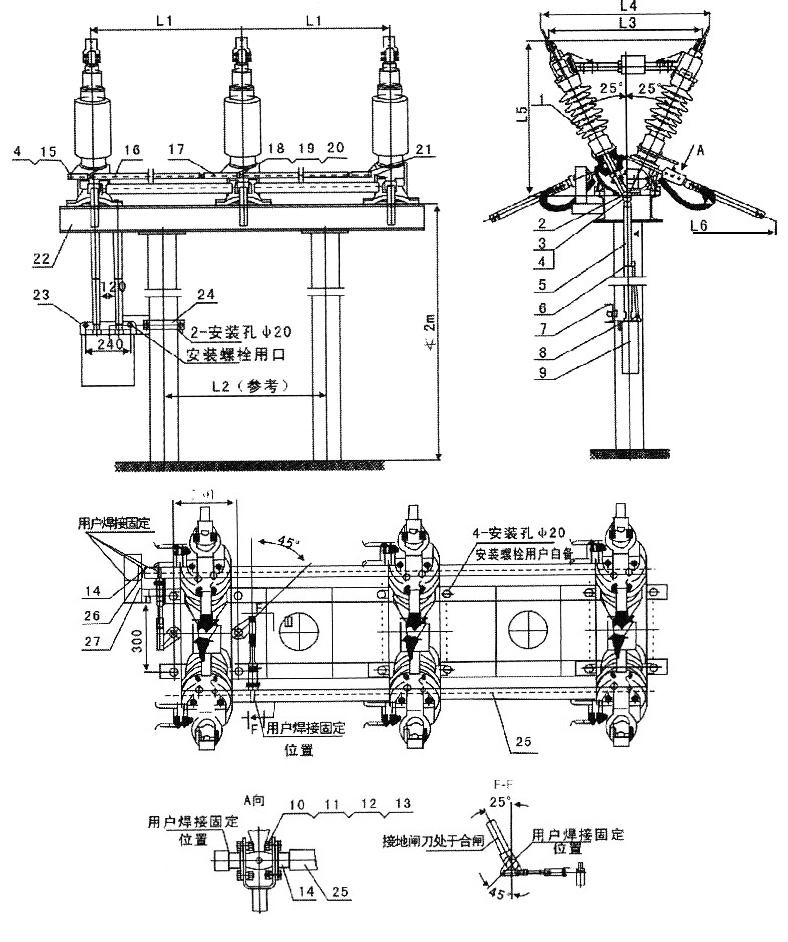

外形及安裝尺寸圖



使用環境條件
        1.海拔:不超過3000m;
        2.周?chē)諝鉁囟龋荷舷?0℃,下限-25℃;
        3.風速不超過35m/s:
        4.地震烈度不超過8度;
        5.污穢等級不超過Ⅲ級;
        6.覆冰厚度不大于10mm;
        7.安裝場所應無易燃、易爆危險,無化學腐蝕及劇烈振動。
